Para muitas startups de hardware e equipes de P&D, terceirizar a montagem de PCB parece conveniente a princípio.
Mas quando o projeto entra em depuração contínua e iteração em pequenos-lotes, a terceirização rapidamente se torna um dos maiores gargalos no desenvolvimento de produtos.
Uma simples alteração no valor do resistor pode significar:
- esperando por um novo estêncil
- enviando arquivos Gerber e BOM atualizados
- pagando outra taxa de configuração
- esperando mais alguns dias pela montagem
Para equipes que realizam validação rápida de protótipos ou NPI (Introdução de Novos Produtos), o verdadeiro problema muitas vezes não é o custo de montagem em si.
É o tempo de espera.

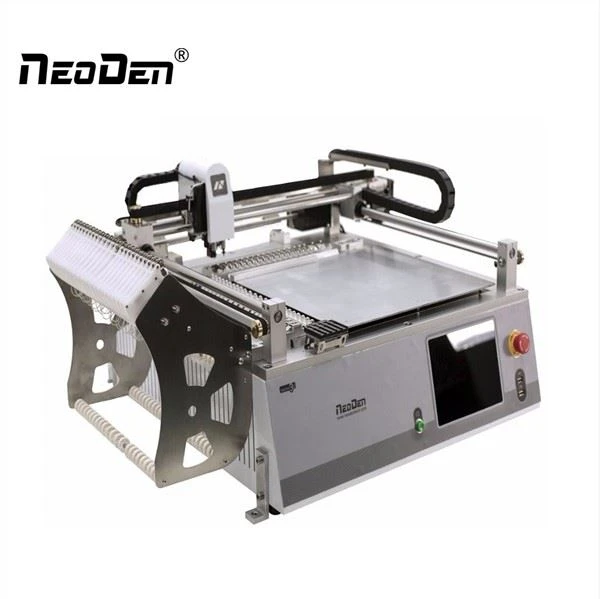

É exatamente aqui que uma máquina de seleção e colocação SMT de mesa como a NeoDen YY1 se torna valiosa.
Em vez de esperar que fábricas externas coloquem seu pedido na fila, os engenheiros podem concluir:
- impressão de estêncil
- colocação de componentes
- soldagem por refluxo
dentro do escritório ou laboratório na mesma tarde.
Por queConjunto-de PCB em lote pequenoTorna-se caro tão rapidamente?
A maioria das fábricas de montagem de PCB são otimizadas para produção em volume.
Seu modelo de lucro depende de:
- cronogramas de produção estáveis
- projetos de PCB repetidos
- longos ciclos de produção
Mas durante os estágios de protótipo, os engenheiros geralmente enfrentam:
- modificações constantes na lista técnica
- Revisões de layout de PCB
- depuração de firmware
- mudanças de posição do conector
- substituições de componentes causadas por escassez
Isso significa que cada pequena revisão pode desencadear:
- taxas de configuração de engenharia
- custos de remake de estêncil
- requisitos de quantidade mínima de pedido
- custos de envio repetidos
Em muitos casos, o custo real de montagem do PCB não é alto.
A parte cara é reiniciar repetidamente o processo de fabricação.
O que YY1 realmente muda no trabalho diário de SMT
A maior vantagem doNeoDen YY1não é simplesmente “economizar dinheiro”.
Está encurtando o ciclo de iteração de hardware.
Em vez de esperar vários dias pela montagem terceirizada, os engenheiros podem verificar diretamente:
- correção da pegada do componente
- soldabilidade
- alinhamento do conector
- mudanças de design térmico
- modificações no circuito de potência
no mesmo dia.
Para equipes de hardware que trabalham em protótipos, isso geralmente é mais importante do que a pura velocidade de posicionamento.
YY1 é mais adequado para NPI do que produção em massa
Isso é algo que muitos fornecedores evitam dizer claramente.
YY1 não foi projetado para substituir uma linha de produção SMT de alta-velocidade.
É muito mais adequado para:
- montagem de protótipo
- validação de engenharia
- produção de alto-mix e baixo{1}}volume
- Laboratórios de P&D
- departamentos internos de engenharia
Se o seu produto já entrou em produção em massa estável com milhares de placas por mês, grandes linhas SMT em linha com:
- impressoras automáticas de estêncil
- Sistemas AOI
- montadores com múltiplas-cabeças e{1}}alta velocidade
ainda será mais eficiente.
YY1 resolve um problema diferente:
iteração rápida de engenharia
não é fabricação com-alta produtividade.
Os verdadeiros problemas de SMT que YY1 ajuda a resolver
1. Evitando “colocação vazia” durante a produção
Um problema comum em-máquinas de coleta e colocação de desktop de baixo custo é o "posicionamento vazio".
O bico não consegue selecionar um componente, mas a máquina continua funcionando como se nada tivesse acontecido.
O PCB parece concluído.
Mas após o refluxo, faltam vários componentes.
YY1 integra um módulo de detecção de vácuo dentro do cabeçote de posicionamento.
Se:
- o bolso do alimentador está vazio
- a fita não foi removida corretamente
- o componente cai durante o movimento
- o bocal vaza ar
o sistema pode detectar pressão de vácuo anormal e parar ou tentar novamente a colocação.
Isto se torna especialmente importante para pacotes pequenos como:
- 0402
- QFN
- DFN
onde os componentes faltantes são difíceis de detectar a olho nu durante a operação.
Por que os componentes 0201 geralmente falham durante a coleta
Muitos iniciantes presumem que a precisão do posicionamento depende principalmente da calibração da câmera.
Na realidade, a configuração do alimentador é igualmente importante.
O manual YY1 recomenda especificamente definir a posição de captação o mais próximo possível do ponto de exposição do componente para pacotes pequenos como 0201 e 0402.
Na produção SMT real, se a área exposta da fita ficar muito longa:
- componentes podem mudar
- eletricidade estática pode mover a peça
- ângulo de captação torna-se instável
Operadores experientes geralmente movem o ponto de coleta ligeiramente para frente para melhorar a consistência de coleta para componentes muito pequenos.
Este é um daqueles pequenos detalhes de configuração que afetam significativamente a estabilidade contínua do posicionamento.
Por que a primeira-importação de CSV muitas vezes causa deslocamento de posicionamento
YY1 suporta importação direta de coordenadas CSV do software EDA.
Mas é também aqui que muitos iniciantes encontram seus primeiros problemas de colocação.
Vários detalhes são fáceis de ignorar:
- A origem da camada inferior deve ser definida corretamente
- As coordenadas não podem conter valores negativos
- A estrutura YY1 CSV não deve ser modificada manualmente
Caso contrário, a máquina ainda poderá carregar o arquivo com êxito, mas as posições reais de posicionamento poderão ser alteradas globalmente.
Para a verificação-da primeira placa, geralmente é mais seguro:
- coloque apenas alguns componentes primeiro
- verifique a polaridade e o alinhamento
- em seguida, continue o posicionamento totalmente automático
em vez de executar imediatamente todo o PCB.
Este também é o fluxo de trabalho recomendado no manual.
A configuração fiducial é mais importante do que muitos iniciantes imaginam
Muitos usuários assumem:
"Se a câmera reconhecer o fiducial, o posicionamento será automaticamente preciso."
Na realidade, a má seleção fiducial é uma das razões mais comuns para a compensação geral do PCB.
O manual YY1 alerta especificamente que configurações fiduciais incorretas podem causar desvio de posicionamento na mesma direção em todo o PCB.
Na prática, os problemas geralmente acontecem quando:
- existem almofadas circulares semelhantes perto do fiducial
- Os reflexos do PCB interferem no reconhecimento
- referências de baixo-contraste são usadas
Para melhor estabilidade de reconhecimento:
- use referências redondas de alto-contraste
- evite formas circulares de cobre próximas
- mantenha a área fiducial visualmente limpa
Essas pequenas decisões de layout geralmente melhoram a consistência do posicionamento mais do que as pessoas esperam.
YY1 é mais fácil de aprender do que máquinas industriais tradicionais
As máquinas SMT tradicionais geralmente exigem uma programação complicada de controle industrial.
YY1 simplifica grande parte desse processo por meio de sua interface gráfica incorporada e do fluxo de trabalho baseado em-cartão-SD.
Para engenheiros já familiarizados com:
- Exportação de coordenadas PCB
- rotação de componentes
- conceitos fiduciais
empregos básicos de colocação geralmente podem ser aprendidos com relativa rapidez.
No entanto, a experiência real em SMT ainda é importante quando se trata de:
- ajuste do alimentador
- seleção de bico
- altura de captação
- consistência de descascamento da fita
- componentes-de afinação finos
A máquina pode simplificar a operação.
Mas a produção estável de SMT ainda depende muito da configuração do processo.
A seleção do bico afeta diretamente a estabilidade do posicionamento
Muitos problemas de posicionamento são, na verdade, problemas de seleção de bicos.
O manual YY1 fornece faixas de bicos recomendadas para diferentes tamanhos de embalagens.
Por exemplo:
- CN030 → 0201
- CN040 → otimizado para 0402
- CN100→0805/1206
- CN220 → Pacotes SOP
- CN400 / CN750 → CIs maiores
O uso de bicos superdimensionados geralmente causa:
- vácuo instável
- rotação de componentes
- centralização imprecisa
enquanto bicos subdimensionados podem não conseguir manter uma sucção confiável.
Isso se torna especialmente perceptível com:
- Pacotes SOT
- LEDs
- componentes passivos leves
A manutenção diária é mais importante do que muitas pessoas esperam
A maioria dos problemas de precisão de posicionamento não são causados por falha na calibração da câmera.
Eles geralmente vêm de problemas básicos de manutenção.
Por exemplo:
- resíduo de pasta de solda nos bicos
- peças desgastadas de amortecimento do alimentador
- descascamento instável da fita
- cintos soltos
- componentes oxidados
O manual YY1 recomenda especificamente manter os bicos limpos porque os resíduos de pasta de solda afetam diretamente a qualidade da colocação.
Em ambientes de produção reais, muitos operadores inspecionam a condição dos bicos antes de cada execução de produção, especialmente ao manusear pequenos componentes passivos.
Quando você ainda deve terceirizar a montagem de PCB?
Mesmo se você possuir um YY1, a terceirização ainda faz sentido em muitas situações.
Por exemplo:
- produtos maduros já em produção em volume
- fabricação contínua de alta-velocidade
- montagem BGA de pitch-muito fino
- Ambientes de produção-dependentes de AOI
- demanda mensal de vários-milhares-de placas
YY1 é mais forte durante:
- desenvolvimento de protótipo
- validação de engenharia
- iteração rápida de hardware
- personalização de baixo-volume
não fabricação em velocidade ultra-alta-.
Considerações Finais
Para muitas equipes de hardware, a maior vantagem de uma configuração SMT interna-não é simplesmente reduzir o custo de montagem.
Está reduzindo o tempo de espera da engenharia.
Ser capaz de:
- modificar um PCB pela manhã
- coloque os componentes à tarde
- teste o firmware na mesma noite
muda drasticamente o ritmo de desenvolvimento de hardware.
E para muitas pequenas equipes de engenharia, essa vantagem de velocidade é muito mais importante do que o rendimento SMT puro.
