Introdução
O teste funcional de placas de circuito é uma etapa essencial no processo de fabricação de PCBA. No entanto, para componentes PCBA que dependem de operação de frequência precisa - como circuitos de RF, osciladores e circuitos de clock - um problema comum e desafiador é o desvio de frequência. O desvio de frequência refere-se ao desvio da frequência de saída de um circuito em relação ao seu valor de projeto durante a operação. Esse problema pode levar ao desempenho instável do dispositivo, à degradação da qualidade da comunicação ou até mesmo à falha total. Abordá-lo requer uma abordagem abrangente, considerando o ambiente de teste, os equipamentos e os processos de fabricação.
I. Análise das causas do desvio de frequência
O desvio de frequência não decorre de um único fator, mas muitas vezes dos efeitos combinados de múltiplos elementos ambientais e físicos.
- Variações de temperatura:Esta é a principal causa do desvio de frequência. Os parâmetros dos componentes, particularmente os de osciladores de cristal, capacitores e indutores, mudam com a temperatura, afetando assim a frequência de ressonância do circuito.
- Flutuações na fonte de alimentação:Níveis instáveis de tensão e corrente podem alterar o ponto de polarização dos circuitos de oscilação, causando variações na frequência de saída.
- Interferência Eletromagnética (EMI):Ruído eletromagnético de outros dispositivos eletrônicos, linhas de energia ou circuitos internos pode acoplar-se ou irradiar-se em circuitos de frequência sensíveis, induzindo instabilidade.
- Envelhecimento do Componente:Mesmo sob condições estáveis, as propriedades físicas dos componentes mudam gradualmente ao longo do tempo. Este efeito de longo prazo causa um desvio lento de frequência.
- Processo de soldagem:Durante a fabricação do PCBA, temperaturas ou durações inadequadas de soldagem podem causar danos permanentes a componentes sensíveis, como osciladores de cristal, comprometendo sua estabilidade de frequência.
II. Estratégias e soluções para lidar com desvios de frequência
Para detectar e resolver com eficácia problemas de desvio de frequência durante os testes de PCBA, as seguintes abordagens devem ser implementadas.
1. Controle estritamente o ambiente de teste
- Ambiente com temperatura controlada:Coloque o equipamento de teste e o PCBA em uma câmara de teste de temperatura e umidade constantes. Isto elimina o impacto das flutuações de temperatura, permitindo uma avaliação mais precisa da estabilidade de frequência inerente do PCBA.
- Blindagem e Aterramento:Utilize gabinetes blindados de RF para isolar a interferência eletromagnética externa. Simultaneamente, garanta o aterramento adequado do equipamento de teste e do PCBA para minimizar ruídos e efeitos de sinais espúrios.
2. Equipamentos e métodos de teste de precisão
- Medidores de frequência de alta precisão:Utilize contadores de frequência ou analisadores de espectro de alta resolução e altamente estáveis para medições. Esses instrumentos capturam variações mínimas de frequência, permitindo uma avaliação mais precisa da estabilidade de frequência do PCBA.
- Testes de longo prazo:O desvio de frequência é um processo dinâmico. Os testes devem envolver monitoramento contínuo por longos períodos, em vez de medições instantâneas, registrando curvas de frequência ao longo do tempo. Isso ajuda a identificar possíveis problemas de desvio lento.
- Teste de ciclagem térmica:Simule variações de temperatura do mundo real experimentadas pelo PCBA. Coloque o PCBA em uma câmara de temperatura para vários ciclos, medindo a frequência em diferentes pontos de temperatura. Isso expõe efetivamente o desvio de frequência causado pelo estresse térmico.
3. Otimizando processos de design e fabricação de PCB
- Seleção de componentes:Priorize componentes com baixos coeficientes de temperatura e alta estabilidade, principalmente osciladores de cristal. Por exemplo, osciladores de cristal com compensação de temperatura (TCXOs) ou osciladores de cristal controlados por forno (OCXOs) resistem efetivamente às variações de temperatura.
- Projeto da fonte de alimentação:Utilize CIs de fonte de alimentação de baixo ruído e alta estabilidade e incorpore capacitores e indutores de filtragem adicionais para garantir fornecimento de energia limpo e estável aos circuitos de frequência.
- Layout e roteamento:Durante o projeto do PCBA, isole os circuitos sensíveis à frequência dos circuitos digitais e de alta potência. Empregue loops de aterramento e traços blindados para minimizar a interferência eletromagnética.
- Controle do processo de soldagem:Gerencie rigorosamente oforno de refluxoperfil de temperatura de soldagem durante a fabricação de PCBA, especialmente temperatura de pico e tempo de permanência, para evitar danos térmicos a componentes como osciladores de cristal.
Conclusão
O desvio de frequência é um desafio complexo, mas administrável na fabricação e testes de PCBA. Ao estabelecer ambientes de teste rigorosos, empregando equipamentos e metodologias de teste de precisão e otimizando fundamentalmente os processos de projeto e fabricação, esse problema pode ser resolvido de forma eficaz. Esta abordagem não só garante um excelente desempenho no momento do envio, mas também garante estabilidade e fiabilidade a longo prazo, aumentando assim a competitividade dos produtos finais.
Fatos rápidossobre NeoDen
1) Fundada em 2010, 200 + funcionários, 27000+ m². fábrica.

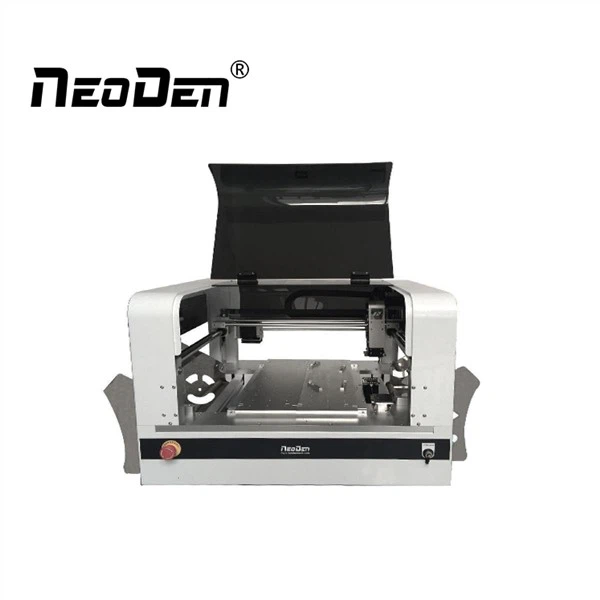

2) Produtos NeoDen: Máquinas PnP de séries diferentes, NeoDen YY1, NeoDen4, NeoDen5, NeoDen K1830, NeoDen9, NeoDen N10P. Forno de refluxo Série IN, bem comoLinha SMT completainclui todo o equipamento SMT necessário.
