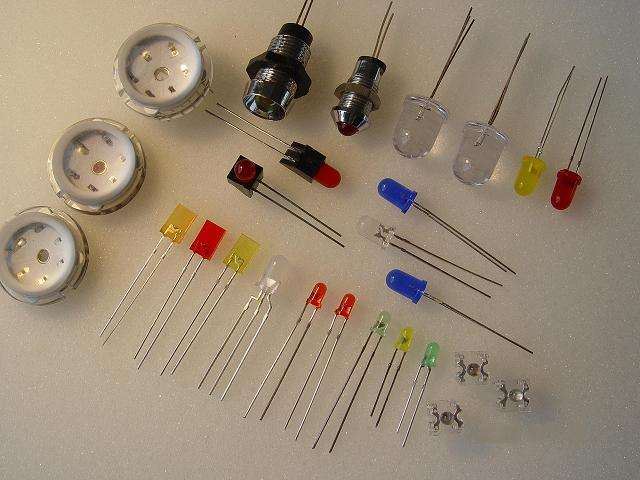

Diodos emissores de luz infravermelha são amplamente utilizados em nossa vida diária. Você sabe como julgar a qualidade dos diodos emissores de luz infravermelho? Vamos dar uma olhada em algumas maneiras de avaliar a qualidade dos diodos emissores de luz infravermelho!
Método 1:
O primeiro passo é identificar a polaridade positiva e negativa do pino. O LED infravermelho possui dois pinos, geralmente, o pino longo é positivo e o pino curto é negativo. Como o LED infravermelho é transparente, o eletrodo no invólucro pode ser visto claramente. O mais largo e maior é o eletrodo negativo, enquanto o mais estreito e menor é o eletrodo positivo.
Na segunda etapa, coloque o multímetro em R * 1K e meça a resistência direta e reversa do diodo emissor de luz infravermelho. Geralmente, a resistência à frente deve ser de cerca de 30 K e a resistência reversa deve estar acima de 500 K, para que o tubo possa ser usado normalmente. Quanto maior a resistência reversa for necessária, melhor.
A medição do diodo emissor de luz infravermelho é diferente da de um diodo emissor de luz comum. Se a tensão usada na medição for alta, ela quebrará e causará um curto-circuito dentro do dispositivo. Para alguns diodos emissores de luz infravermelha, não é permitido usar o multímetro digital para medir diretamente a engrenagem de curto-circuito, mas apenas a engrenagem X1K do medidor de ponteiro. A medição correta pode mostrar resultados normais.
Método 2:
Para testar a qualidade do diodo emissor de luz infravermelho, podemos testar a resistência positiva e negativa do diodo comum de silício.
Gire o multímetro para R * 100 ou R * 1K, conecte o fio preto ao polo positivo do diodo emissor de luz infravermelho, conecte o fio vermelho ao polo negativo, e a resistência à frente medida será 20≈40K; conecte o fio preto ao polo negativo do diodo emissor de luz infravermelho e conecte o fio vermelho ao polo positivo, e a resistência reversa medida deve ser superior a 500K
Método 3: detectar o LED infravermelho com multímetro
A queda de tensão direta do LED é geralmente de 1,3 a 2,5 v. A faixa R * 10K do multímetro indicador pode ser usada para medir a resistência direta e reversa do LED.
Normalmente, a resistência direta é de cerca de 15 ~ 40KΩ (quanto menor o valor, melhor); a resistência reversa é maior que 500KΩ. Se as resistências positiva e negativa estiverem próximas de zero, significa que a parte interna do LED está danificada. Se os valores de resistência positivos e negativos medidos forem infinitos, significa que o diodo foi aberto e danificado. Se a resistência reversa medida for muito menor que 500K Ω, significa que o diodo foi danificado por vazamento.
A luz infravermelha emitida pelo diodo emissor de luz infravermelha é invisível aos olhos humanos. Além de usar o método acima para avaliar se a junção PN é boa ou não, é melhor preparar um dispositivo fotossensível (como fotocélula de silicone 2Cr, 2DR) como receptor e usar um multímetro para medir as mudanças de tensão em ambos. extremidades da fotocélula. Para determinar se o diodo emissor de luz infravermelho emite luz infravermelha após adicionar a corrente direta apropriada.
