Pasta de solda ou creme de solda é simplesmente uma suspensão de partículas finas de solda em um veículo de fluxo. Na indústria eletrônica, a pasta de solda é usada na tecnologia de montagem em superfície (SMT) para soldar componentes eletrônicos SMD na placa de circuito impresso.
A composição das partículas pode ser adaptada para produzir uma pasta da gama de fusão desejada. Metais adicionais podem ser adicionados para alterar composições de pasta para aplicações especializadas. O tamanho e a forma das partículas, o teor de metais e o tipo de fluxo podem variar para produzir pastas com viscosidade variável.
Pasta de solda sem chumbo
Com a implementação da RoHS (Restrição de Substâncias Perigosas) na Indústria Eletrônica pela União Européia e muitos outros países, a maioria das empresas de eletrônicos está mudando para o Lead Free. O fio de solda sem chumbo e a pasta de solda são fabricados com composição e proporção diferentes. Mas a composição e proporção mais popular e amplamente utilizada é SAC (Tin Silver Copper) na proporção de 96,5% de estanho + 3,0% de prata e 0,5% de cobre.
A solda sem chumbo tem um ponto de fusão mais alto do que a solda convencional de estanho-chumbo 63/37 ou 60/40. Além disso, as juntas de solda não são tão brilhantes quanto a solda de estanho-chumbo.
Impressora de tela de pasta de solda
Alguns dos principais recursos a serem considerados ao selecionar a impressora de tela para o creme de solda são o tamanho máximo da placa de circuito impresso que pode ser manipulada, os controles de alinhamento preciso da tela e a repetibilidade da impressão e o mecanismo de fixação da placa. Um progresso considerável foi o dispensador de pasta de solda, triagem e stencil para pastas em substratos. Cada método de dispensar creme de solda tem suas próprias vantagens e desvantagens, mas o método mais usado é o stencil para retrabalho e produção em larga escala. A Vastex é um conhecido fabricante e fornecedor de equipamentos de serigrafia.
Impressora de solda semi-automática NeoDen YS350

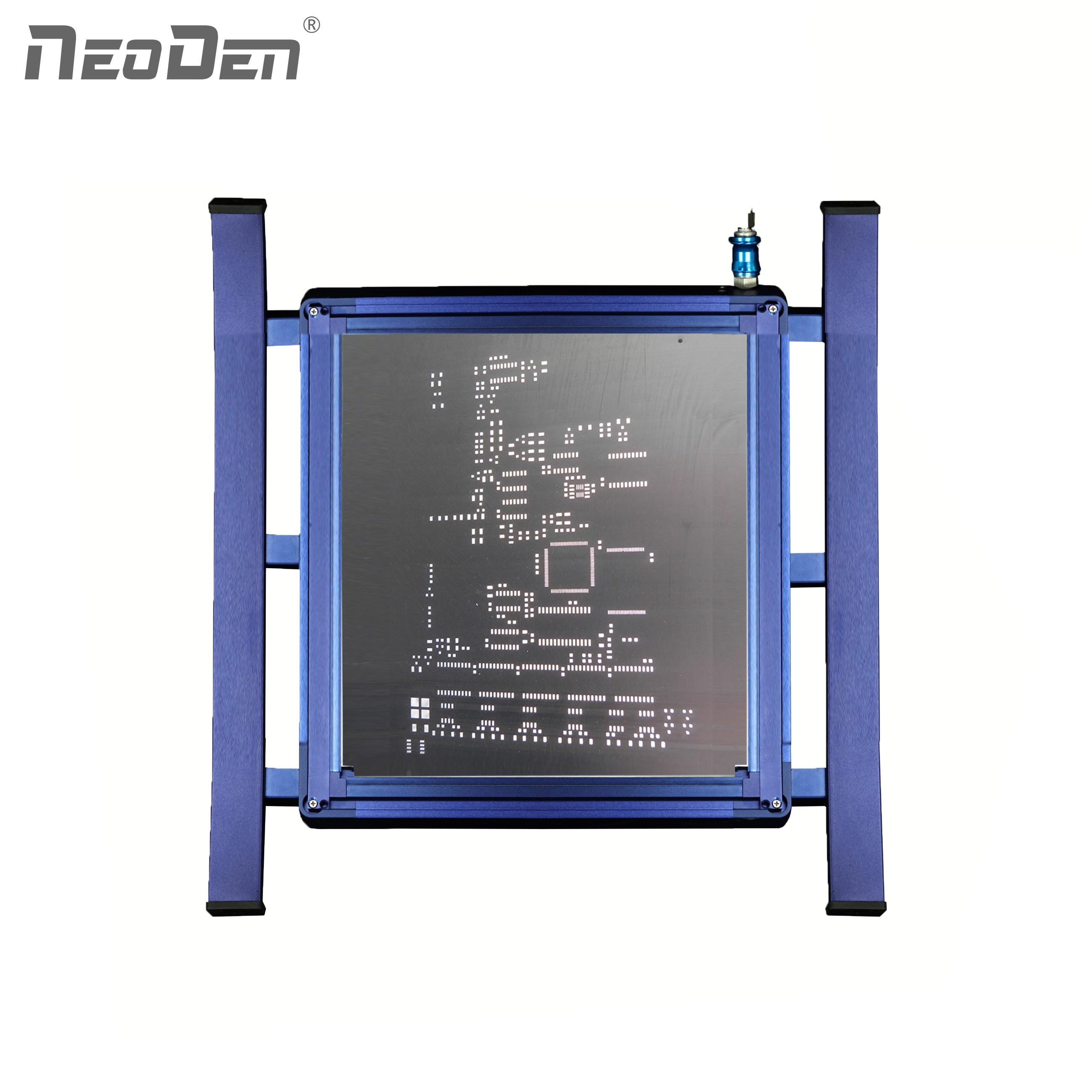

Estênceis para Aplicação de Pasta de Solda
Existem três maneiras principais de fazer stencils para pasta de solda:
Gravura química
Corte a laser
Eletroformação
O ataque químico é a opção mais antiga, mais usada e menos dispendiosa. Corte a laser e eletroformação, especialmente os últimos, são atrativos em aplicações onde a precisão é primordial. Além do tipo de estêncil, o tipo de lâmina do rodo é muito importante. Os rodos de lâminas de metal são amplamente utilizados porque requerem menos manutenção do que os rodos de borracha.
