Máquina automática de montagem de PCB
■ Taxa de colocação de até 20.000CPH
■ Precisão de posicionamento 0,01 mm
■ Capacidade do alimentador de 80 unidades de alimentadores de fita de 8 mm
NeoDen N10P é uma máquina de seleção e colocação de alto-desempenho e alta velocidade, projetada para aumentar a velocidade e o rendimento da produção de SMT com sua configuração poderosa e automação de alto-nível.
Visão Inteligente: Apresenta uma configuração de câmera abrangente de câmera Dual Mark + câmera frontal voadora + câmera IC. Suporta uma ampla faixa de componentes, de 0201 a 40 mm × 40 mm (altura máxima de 16 mm).
Product Details ofMáquina automática de montagem de PCB
Máquina automática de montagem de PCB NeoDen n10P
Recurso deMáquina automática de montagem de PCB
1. A função de troca automática de bico foi adicionada ao sistema.. 39 as posições dos bicos aumentam a velocidade e a flexibilidade do posicionamento integrado.
2. A câmera IC melhora o tamanho das fotos IC e realiza calibração automática com troca automática de bico.
3. Calibração automática da altura do bico.
4. Aumente a conveniência da reciclagem de material adicionando uma caixa de lançamento.
5. 80 alimentadores de fita para aumentar o número de capacidade de alimentação simultânea.
Parâmetros técnicos da máquina automática de montagem de PCB
| Número de cabeça | 8 | Velocidade | 20.000CPH (máx.) |
| Precisão de posição | ±0,01mm | Faixa de Componentes | Câmera voadora: 0201-22mmx22mm |
| Tamanho da placa de circuito impresso | Mínimo. 50mmx50mm | Câmera IC: 0201-40mmx40mm | |
| Máx.: 450mm*1500mm (sem bandeja IC) | Altura máxima: 16mm | ||
| 395mm*1500mm (com bandeja IC) | Poder | 600W, monofásico, 220V/110V, 50Hz/60Hz | |
| Espessura da PCB | 0,2 mm-3,5 mm | Capacidade do alimentador | Fita e carretel: 80 unidades (33 frontais+47 traseiras) |
| Fonte de ar | 0,6Mpa-0,8Mpa | Bandeja IC: 1 | |
| Taxa de fluxo | 37L/min | Peso | 1.000 kg |
| Dimensão | 1289 mm x 1254 mm x 1386 mm | Tamanho da embalagem | 1320 mm x 1290 mm x 1456 mm |

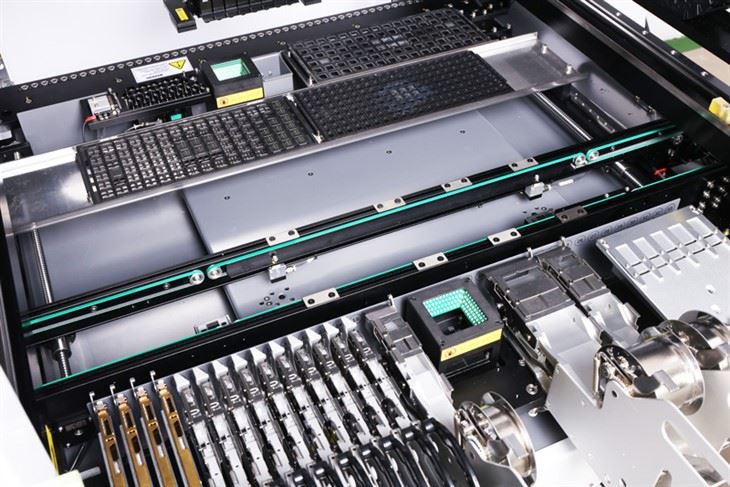

Detalhes
Acessórios
|
Caixa de ferramentas (14 polegadas) * 1 Conjunto de parafusos cruzados de cabeça panela (5*10)*5 |
Parafusos de cabeça copo (5*14)*5 Espaçadores planos M5*5 Espaçadores elásticos M5*5 Parafusos de cabeça copo (4*16)*5 Espaçadores planos M4*5 Espaçadores elásticos M4*5 Gravatas*4 Conjunto de bloco de posicionamento PCB * 1 Bloco de posicionamento PCB * 9 Ímãs redondos (D10*2)*9 Válvula solenóide do alimentador (333-C4ZP)*1 Bico: 10pcs (CN040-1PC; CN065-2PCS; CN100-2PCS; CN140-2PCS; CN220-1PC; CN400-1PC; CN750-1PC) PCB de demonstração * 1 Bandeja de mouse e teclado *1 Suporte de monitor * 1 Cabo de alimentação: 1 |
Sobre nós
fábrica
certificação
exposição
A NeoDen fornece soluções completas de linha de montagem smt, incluindo forno de refluxo SMT, máquina de solda por onda, máquina pick and place, impressora de pasta de solda, carregador de PCB, descarregador de PCB, montador de chip, máquina SMT AOI, máquina SMT SPI, máquina SMT X - Ray, equipamento de linha de montagem SMT, equipamento de produção de PCB, peças sobressalentes smt, etc., qualquer tipo de máquina SMT que você possa precisar, entre em contato conosco para obter mais informações.
