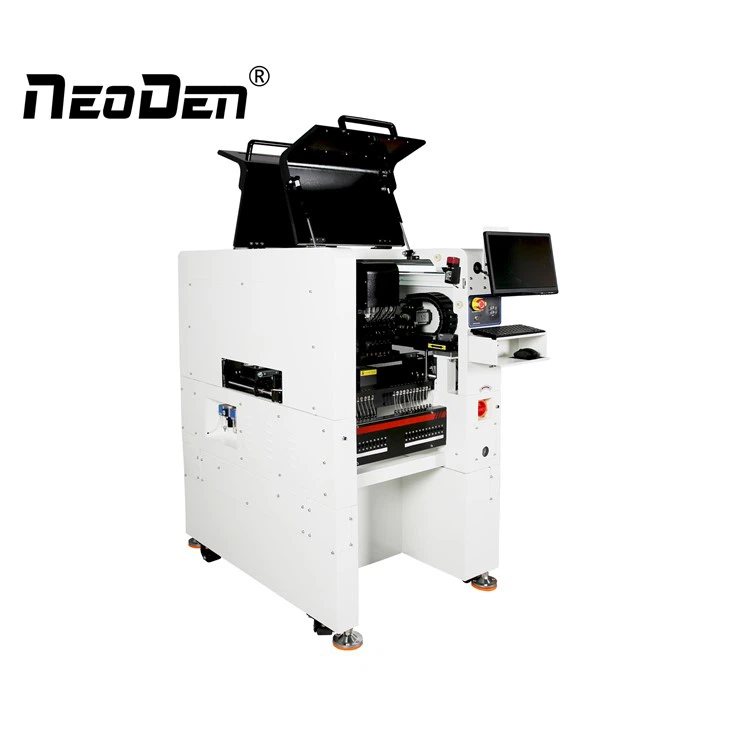

Máquina de picareta e colocação de alta velocidade e alta precisão com 6 cabeças
Cabeças de colocação: 6 bicos
Número de alimentadores de bobina de fita: 53 (Yamaha Elétrico/Pneumático)
Área de colocação: 460 mm * 300 mm
Garantia: 2 anos
Enviar inquérito
Product Details ofMáquina de picareta e colocação de alta velocidade e alta precisão com 6 cabeças
Máquina automática de coleta e colocação NeoDen9 com 6 cabeças
Recurso deAutomáticoMáquina de escolher e colocar
1. Software Linux independente NeoDen, para garantir a flexibilidadee atualização conveniente. Além de uma operação mais fácil e mais rápidatreinamento.
2. Controle independente de 6 cabeças de posicionamento, cada cabeça pode estar levantadae para baixo separadamente, fácil de pegar e o padrãoaltura de montagem efetiva atinge 16 mm, atende aos requisitosde processamento SMT flexível.
3. Suporta alimentador elétrico e pneumático no máximo 53slots alimentadores de bobina de fita apenas com largura de máquina de 800 mm, paragaranta a alta eficiência com espaço flexível e mais valioso.
4. Equipa com 2 câmeras de marca para garantir que toda a colheitaposições podem ser fotografadas.
5. Aplica-se à largura máxima do PCB de 300 mm, atende a maioriados tamanhos do PCB.
Parâmetros Técnicos deAutomáticoMáquina de escolher e colocar
| Nome do produto | NeoDen9 |
Número de cabeças
|
6
|
|
Número de alimentadores de bobina de fita
|
53 (Yamaha Elétrico/Pneumático)
|
Número da bandeja IC
|
20
|
|
Área de colocação
|
460mm*300mm
|
Altura MÁXIMA de montagem
|
16mm
|
|
Velocidade máxima de montagem
|
14000CPH
|
Velocidade média de montagem
|
9000CPH
|
|
Peso da máquina
|
500KG
|
Dimensão da Máquina
|
L1220mm*W800mm*H1350mm
|
Detalhes
Sobre nós
Fábrica
certificação
exposição
NeoDen fornece soluções completas de linha de montagem smt, incluindo forno de refluxo SMT, máquina de solda por onda, máquina pick and place, impressora de pasta de solda, carregador de PCB, descarregador de PCB, montador de chip, máquina SMT AOI, máquina SMT SPI, máquina de raio X SMT, Equipamento de linha de montagem SMT, equipamento de produção de PCB, peças sobressalentes smt, etc. qualquer tipo de máquina SMT que você possa precisar, entre em contato conosco para obter mais informações:
Se precisar de uma linha pequena, também temos muitas opções para você.
Como funciona a máquina pick and place
Depois que o tabuleiro estiver preparado, é hora de configurar a máquina pick and place. Os componentes vêm em fitas ou bobinas e geralmente possuem um comprimento extra de fita no início para facilitar o direcionamento da fita através do mecanismo de alimentação. O comprimento extra necessário depende da máquina, mas geralmente é de cerca de 15 centímetros (6 polegadas). Como quase todas as placas contêm diferentes tipos de componentes, a máquina terá vários alimentadores. O operador terá que acompanhar qual bobina de componente foi colocada em cada alimentador ao programar a máquina.
A próxima etapa é posicionar a placa nas ferragens de montagem.
A maioria dos fabricantes emprega trilhos-guia ou alguma outra forma de mecanismo de montagem. Embora o software que acompanha a máquina possua uma ou mais funcionalidades que permitirão ao operador calibrar os eixos, é fundamental que esta etapa seja realizada de maneira adequada, pois disso dependerá o correto posicionamento dos componentes.
A maioria das máquinas pick and place usa um sistema baseado em vácuo para segurar os componentes enquanto os transfere do mecanismo de alimentação para sua posição de destino na placa. Dependendo do tamanho do componente, são utilizadas diferentes pontas de vácuo. Algumas máquinas são projetadas com a capacidade de detectar qual ferramenta está equipada no momento e, se necessário, substituir a ferramenta atual por uma nova do porta-ferramentas. Se este recurso não estiver disponível, o operador deverá montar ou trocar manualmente a ponta de vácuo necessária - após a máquina terminar de colocar todos os componentes de um tipo, ela sinalizará ao operador que a ponta de vácuo deve ser trocada para continuar o processo. Algumas máquinas terão mais de uma ponta.
Para programar a máquina, o operador deverá fornecer o arquivo que contém o nome do componente, localização e ângulo de rotação. Por exemplo, se a placa de circuito impresso foi projetada usando o popular software de design de placas de circuito impresso EAGLE, os arquivos terão as extensões ".mnt" ou ".mnb". Conforme mencionado anteriormente, o operador deve calibrar os eixos da máquina e configurar os alimentadores. Algumas máquinas permitirão que o operador ajuste o posicionamento de um componente usando controles manuais e algumas podem até fornecer recursos como replicar um conjunto de comandos que o operador inseriu manualmente.
Reforce a manutenção diária
A máquina P&P é aquele dispositivo de alta precisão que requer um ambiente de trabalho limpo, com temperatura e umidade constantes, por isso é necessária uma manutenção de rotina.
