Máquina de montagem SMT de alta velocidade
Máquina de montagem de PCB
Esta linha SMT automática é adequada para prototipagem e pequeno -médio com preço acessível.
Etapa 1. Impressora de estêncil semi-automática YS350
Modelo | YS350 |
Dimensões | 850×720×1650mm |
Tamanho da plataforma | 320×400mm |
Tamanho do PCB | 250×350mm |
Tamanho do modelo | 550×680mm |
Velocidade de impressão | 0~8.000 mm/min |
Espessura do PCB | {{0}},2~2,0mm |
Faixa de ajuste de PCB | Frente/Lado mais 10mm |
Altura da plataforma | 180 mm |
Repetibilidade | ±0,02mm |
Modo de posicionamento | Furo externo/de referência |
Fonte de energia | 220V 50HZ/60HZ |
Peso | 300Kg |
Etapa 2. Escolha e coloque a máquina NeoDen4
NeoDen4 é uma máquina pick and place de flexibilidade de componentes, flexibilidade de PCB e flexibilidade de produção. É equipado com câmeras CCD duplas, trilhos automáticos, alimentadores eletrônicos automáticos e 4 cabeças de posicionamento, que podem suportar a montagem 0201, BGA, QFN.
Dados técnicos
Modelo | NeoDen4 |
Estilo de máquina | Único pórtico com 4 cabeças |
Alinhamento | Visão de palco |
Taxa de veiculação | Visão em:5,000CPH |
Visão desligada | 10,000CPH (ótimo) |
Capacidade do Alimentador | Alimentador de fita: 48 (todos 8mm) |
Alimentador de vibração: 5 | |
Alimentador de bandeja: 45 | |
Faixa de componentes | Tamanho menor: 0201 |
Maior tamanho | 32x32mm (passo 0.5mm) |
Altura máxima | 5mm |
Rotação | ±180 graus |
Precisão da veiculação | ±0,02mm |
X-Y Repetibilidade | ±0,02mm |
Dimensão da placa | Máximo:310 x 1.500 mm |
Mínimo:350 x 400 mm (opção) | |
| 140 x 1.500 mm (Opção) | |
Controle principal | GUI |
Fornecimento de eletricidade | 110V/220V |
Poder | 180W |
Dimensões Externas (mm) | Tamanho da máquina:870(L)x680(W)x480(H) |
Tamanho da embalagem | 940(L)x740(W)x600(H) |
Peso | Peso líquido:60kg |
Peso bruto:80kg |
Lista de acessórios padrão
1) Escolha e coloque a máquina NeoDen4: 1
2) Quantidade do bocal: 6
3) Pendrive 8G: 1
4) Cabo de alimentação (5M): 1
5) Curso de treinamento em vídeo: 1
6) Fita Adesiva Dupla Face: 2
7) Conjunto de chaves Allen: 5
8) Caixa de Ferramentas: 1
9) Suporte do suporte do carretel: 1
10) Alimentador de vibração: 1
11) Peças do trilho: 4
12) Manual do usuário:1
Etapa 3. Transportador SMT J08
Modelo | J08 |
Comprimento do transportador | 0.8m |
Fonte de energia | 220V |
Tamanho da embalagem | 870x720x240mm |
Peso bruto | 49kg |

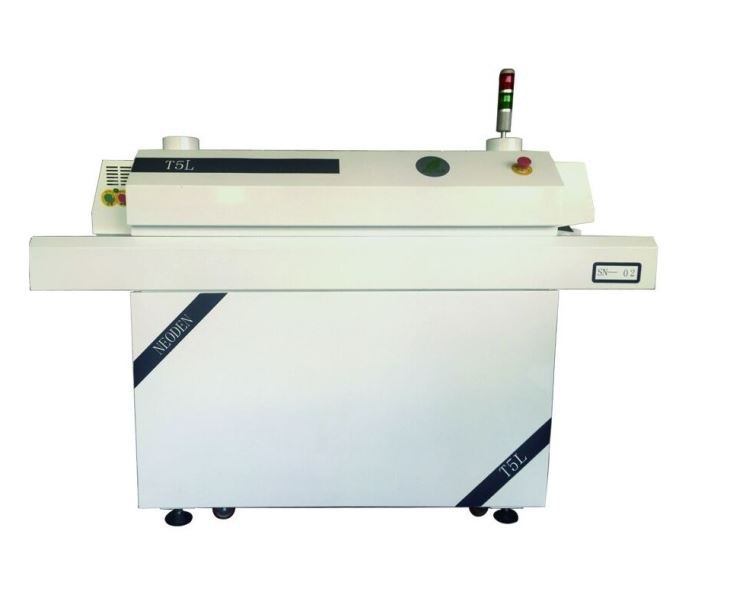

Etapa 4. Forno de refluxo T-5L
Modelo | T-5L |
Altura máxima do componente | 55mm |
Altura padrão do componente | 20 mm |
Largura do transportador | 300 mm |
Zonas de aquecimento | 5 |
Pico de energia | 7000W |
Tamanho da embalagem | 1900x700x1280mm |
Peso bruto | 220kg |
garantia
O período de garantia é de 2 anos para NeoDen4 e 1 ano para outras máquinas a partir do momento da compra e suporte de serviço vitalício, bem como um fornecimento de preço de fábrica de longo-prazo.
A NeoDen fornecerá suporte de perguntas e respostas on-line e solução de problemas e serviço de consultoria técnica.
Pagamento e entrega
1) Método de pagamento: PayPal, West Union, Cartão de Crédito, etc
2) O método de entrega padrão é via TNT (porta a porta), salvo exigência específica do cliente.
3) Prazo de entrega: 3-7 dias úteis.
Sobre nós
1. A NeoDen é um designer profissional e fabricante de máquina de escolha e colocação de mesa com 30 patentes e certificado CE.
2. Total de 10 Agências no Japão, Índia, Holanda, Coréia do Sul, Irã, Turquia, Brasil e Chile, o que ajuda a fornecer atendimento direto e melhor comunicação nos territórios locais.
3. A equipe de serviço-pós-venda é composta por 14 engenheiros profissionais, que ajudam a responder às perguntas e dúvidas dos clientes em 8 horas, fornecem soluções profissionais em 24 horas, tanto em dias úteis quanto em feriados.
4. NeoDen usa embalagem padrão de exportação, que é a caixa de madeira reciclada, não apenas mais segura no transporte, mas também melhor na proteção ambiental.
Qualidade
Desde o lançamento da 1ª geração TM220A até a 4ª geração NeoDen4, nossas máquinas receberam muitos aplausos de clientes em todo o mundo, aqui estão alguns vídeos de feedback e posicionamento para sua referência.
1.0603, SOT23, MSOP20:https://www.youtube.com/watch?v=Vdg1c-LzkRk
2.NeoDen4 construindo um SOM100:https://youtu.be/6-JrNvjJYMw
Além disso, a NeoDen possui o certificado TUV NORD CE desde 2015, anexou os documentos para sua referência amável.
Custo-eficiente
As máquinas NeoDen PnP são amplamente suportadas devido à sua alta precisão, desempenho estável, qualidade confiável com preço acessível.
Da prototipagem à produção.
Os produtos NeoDen são especialmente desenvolvidos para donos de casa, proprietários de-startups, pesquisadores de laboratório ou engenheiros eletrônicos que desejam fazer protótipos ou produção de pequenos-médios lotes.
A faixa de componentes: 0201, 0402, SOT, SOP, TQFP, BGA, QFN, etc.
Fácil de operar
Com o PC integrado-, você só precisa de um monitor e teclado para exibir e controlar a máquina.
A. Gere o arquivo de coordenadas do software de projeto de PCB (AD, Eagle, KiCad, Upverter, etc).
B. Se você não tiver layout de PCB, você também pode programar facilmente um arquivo de trabalho com a ajuda do sistema de visão.
Suporte profissional e eficiente
A NeoDen possui uma equipe de pós-venda-profissional e experiente, assim que ocorrer algum problema, nosso engenheiro fará o possível para fornecer uma solução via e-mail/skype/ligação em um curto período de tempo, seja em dias úteis ou feriados.
