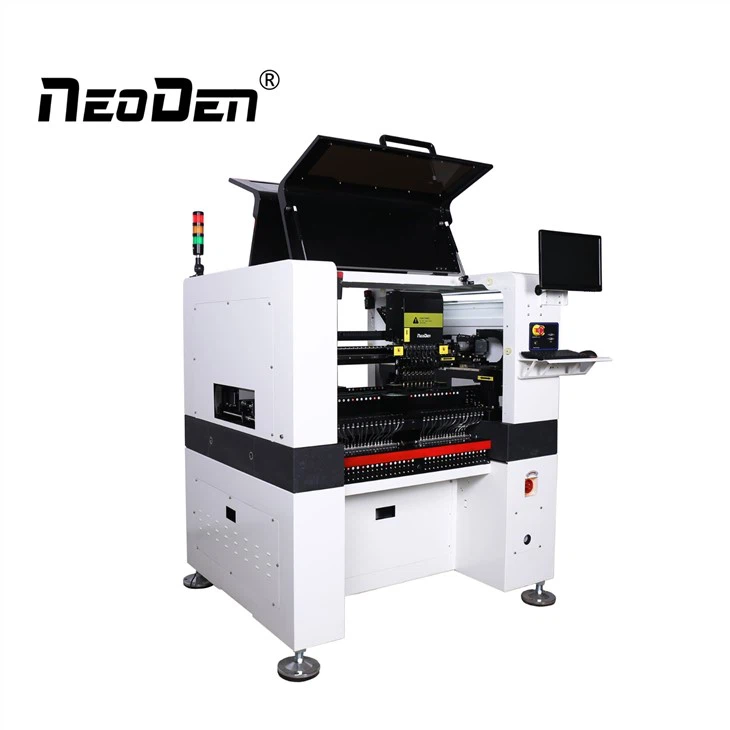

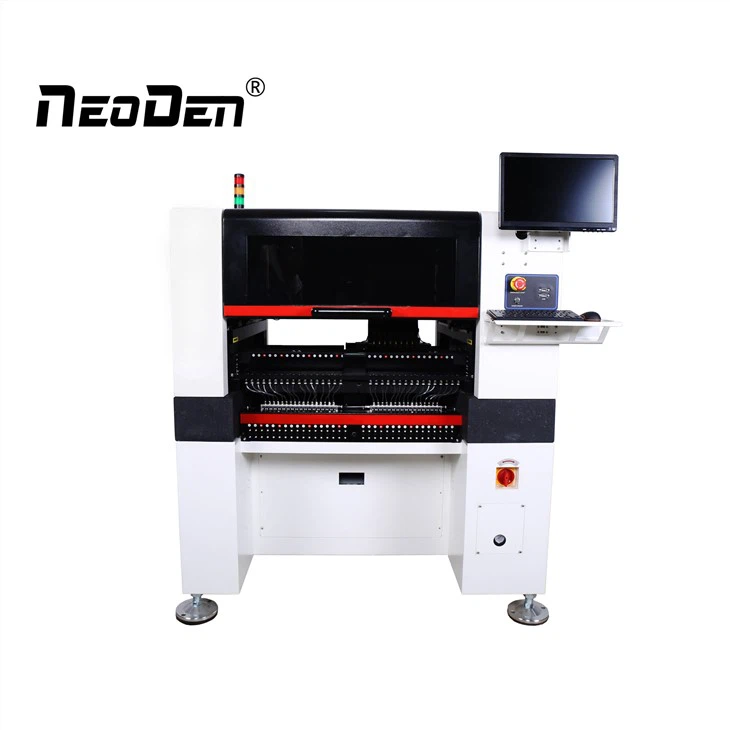

NeoDen10 foi descontinuado. Procurando por uma atualização?

Conheça o NeoDen N10P - uma alternativa mais poderosa e superior que é a escolha ideal para suas necessidades.

Conheça o NeoDen N10P

Recurso

1. Equipa câmera de marca dupla + câmera voadora de alta precisão de dupla face garante alta velocidade e precisão, velocidade real de até 13.000 CPH.

Usando o algoritmo de cálculo-em tempo real sem parâmetros virtuais para contagem rápida.

2. O sistema do codificador linear magnético monitora-em tempo real a precisão da máquina e permite que a máquina corrija o parâmetro de erro automaticamente.

3. Frente e traseira com 2 sistemas de reconhecimento de câmera voadora de alta velocidade de quarta geração, sensores US ON, lente industrial de 28 mm, para fotos voadoras e reconhecimento de alta precisão.

Especificação

Detalhe

Bocal de alta velocidade

8 Bicos Sincronizados

Garanta uma precisão de posicionamento repetível

Alimentador Pneumático

Alimentador de fita de 66 carretéis

Fácil operação e alta eficiência

Sistema de visão

Câmeras de marca dupla

Câmera de voo frontal e traseira de alta definição

Motor de acionamento

Servo Motor Panasonic A6

Faça a máquina funcionar com mais precisão

Computador

Tamanho da tela: 12 polegadas

Torna a máquina mais conveniente de usar

Luz de advertência

Cor tripla da luz

Design de indicador bonito e elegante

Nossa vantagem

Forneça instruções do produto.

Tutoriais em vídeo do YouTube.

Técnicos de pós{0}}vendas experientes, atendimento on-line 24 horas por dia.

Com nossa própria fábrica e mais de 10 anos de experiência na indústria SMT e máquinas PNP.

Podemos oferecer aos clientes os produtos{0}com melhor custo-benefício.

Se precisar, não hesite em contactar-nos para obter mais informações.

Sobre nós

Fábrica

Certificação

Exposição

O que uma máquina de escolher e colocar faz?

Escolha e coloque tipos de máquinas

De acordo com a ação da máquina pick and place pode ser dividida em máquina pick and place tipo braço móvel e máquina pick and place tipo torre.

De acordo com o grau de automação, ela pode ser dividida em tipo manual semi-automático, tipo semi-automático e máquina SMT totalmente automática.

De acordo com a função e a velocidade da máquina de coleta e colocação, ela pode ser dividida em máquina SMT multifuncional de alta-precisão-(também chamada de máquina universal, principalmente cola de alta-precisão, passo estreito, tamanho grande e dispositivos irregulares) e máquina de coleta e colocação de alta-velocidade (principalmente colagem de pequenos componentes).

Dependendo da posição do alimentador da máquina SMT e do número de cabeçotes de máquinas pick and place, eles podem ser divididos em máquinas grandes, médias e pequenas e máquinas modulares.

Como funciona uma máquina de escolher e colocar?

Princípio de funcionamento da máquina de escolher e posicionar - tipo de arco

Princípio de funcionamento da máquina de seleção e colocação do tipo arco:

O primeiro alimentador de componentes, o substrato é fixo, a cabeça de colocação no alimentador e o substrato se movem para frente e para trás, o componente sai do alimentador e, em seguida, após a posição e direção do componente do ajuste, e finalmente cola no substrato.

As vantagens deste tipo de máquina são:

Estrutura de sistema simples, de alta precisão, adequada para diversos tamanhos e formatos de componentes, mesmo componentes moldados, os alimentadores estão disponíveis na forma de tiras, tubos e bandejas. Adequado para produção de pequeno e médio- porte, também pode ser combinado com mais de uma máquina para produção em massa.

Princípio de funcionamento da máquina SMT - tipo torre

Princípio de funcionamento da máquina pick and place tipo torre:

O alimentador de componentes é colocado em um carro de material móvel de coordenadas únicas, o substrato é colocado em uma mesa móvel do sistema de coordenadas X / Y, a cabeça da máquina de seleção e colocação é instalada em uma torre, ao trabalhar, o carro de material moverá o componente Alimentador para obter a localização do material, escolher e colocar o bocal de sucção a vácuo da cabeça da máquina no local do material para levar o componente, pela rotação da torre para escolher e colocar a localização da máquina, no processo de rotação após o componente. Durante o processo de rotação, após o ajuste da posição e direção dos componentes, os componentes são colocados no substrato.

Esta máquina é superior em velocidade e adequada para produção em massa, mas só pode ser usada para componentes embalados em fitas. Se for um pé denso, circuito integrado grande, apenas embalagem em bandeja, não pode ser concluído, por isso também depende de outras máquinas para trabalharem juntas.

Se precisar, não hesite em enviar sua consulta.
