Máquina SMD
Vídeo NeoDen4 SMDmachine
Especificação
| Nome do Produto | Máquina SMD NeoDen4 |
Estilo de Máquina | Pórtico Simples com 4 Cabeças |
Taxa de colocação | 4000CPH |
Dimensão externa | L 680 * W 870 * H 460 mm |
PCB aplicável máx. | 290mm * 1200mm |
Alimentadores | 48pcs |
Potência média de trabalho | 220V/160W |
Intervalo de componentes | Tamanho menor: 0201 |
Maior tamanho: TQFP240 | |
Altura máxima: 5 mm |
Detalhes
NEODEN independente de pesquisa e desenvolvimento de trilhos duplos on-line:
O sistema de trilhos permite a alimentação automática de PCBs, alinhamento automático da placa com a câmera e ejeção automática pela parte frontal ou traseira da máquina.
A ejeção traseira é útil quando a máquina está conectada a um transportador opcional que pode entregar a placa acabada diretamente ao forno de refluxo ou a outro NeoDen4.
Quatro bicos de alta precisão
1. Bicos de qualquer tamanho podem ser instalados em qualquer um dos quatro locais do cabeçote, de forma que uma única máquina possa lidar com todos os componentes necessários sem a necessidade de trocas de bicos.
2. Os bicos com mola simplesmente encaixam e puxam para fora da cabeça. Qualquer bico pode ser instalado em qualquer um dos quatro locais do cabeçote.
Sistema de visão
Instalado com câmeras CCD de alta velocidade da indústria e funcionando com nossos algoritmos de processamento de distorção de imagem patenteados, permite que as câmeras reconheçam e alinhem diferentes componentes de quatro bicos. Com a ajuda da câmera superior e da câmera voltada para baixo, eles exibirão o processo de seleção com imagem de alta definição.
48 alimentadores de fita e bobina de 8 mm
Os alimentadores elétricos são baratos, mas sofisticados, unidades controladas por microprocessador emparelhadas com descascadores de fita. Além disso, o alimentador de vibração (incluído) pode lidar com até 5 tubos separados.
A quantidade de espaço disponível para componentes alimentados por bandeja e fitas curtas depende do espaço disponível na mesa. Qualquer área da mesa pode ser usada para componentes aguardando colocação ou para a placa em fabricação.
Pacote
Cuidado
Prepare o trabalho
1. Certifique-se de que o cabo de alimentação não esteja danificado, sem derramamento e sem folga.
2. Não coloque as mãos na área de trabalho.
Manutenção
1. O reparo e a calibração devem ser realizados por um técnico mecânico qualificado. Ao substituir as peças, por favor, use as que são fornecidas pela NeoDen. Não somos responsáveis por qualquer resultado de acidente devido ao uso de peças fora do padrão.
2. A fim de evitar choques elétricos causados por operação não qualificada, os reparos elétricos, manutenção (incluindo fiação), devem ser operados por eletricista profissional ou equipe técnica da NeoDen ou de nossos distribuidores.
3. Certifique-se de que os parafusos - porcas estejam apertados após o reparo, calibração ou substituição de qualquer peça.
Produtos relacionados
 |
|  |  |

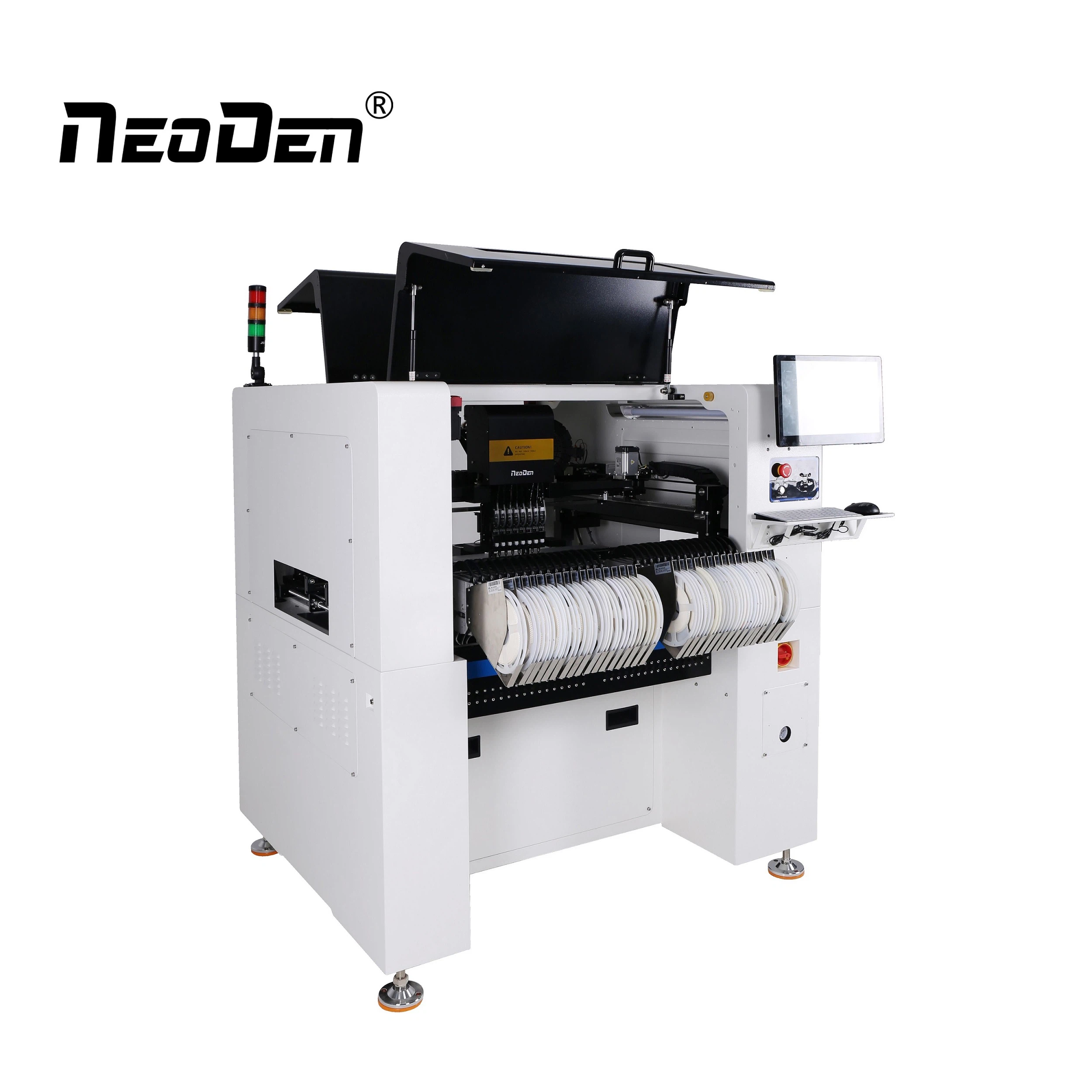

| Stencil printer FP2636 | Transportador SMT | Escolha e coloque a máquina NeoDen K1830 | Forno de refluxo IN12 |
Q1:É a primeira vez que utilizo este tipo de máquina, é fácil de operar?
R: Sim. Há um manual em inglês e um vídeo-guia que mostra como usar a máquina.
Se houver alguma dúvida no processo de operação da máquina, não hesite em contactar-nos.
Também fornecemos serviço local no exterior.
Q2:Você é uma empresa comercial ou fabricante?
R: Nós somos um fabricante profissional especializado em SMT Machine, Pick and Place Machine, Reflow Forno, Screen Printer, SMT Production Line e outros SMT Products.
Q3:Qual' é a forma de envio?
R: Todas são máquinas pesadas; sugerimos que você use navio de carga. Mas os componentes para consertar as máquinas, o transporte aéreo seria bom.
