O sensor de corrente é um tipo de dispositivo de detecção de corrente, que pode detectar as informações da corrente medida e convertê-las proporcionalmente em sinais de tensão ou corrente em conformidade com o padrão, a fim de atender aos requisitos de transmissão, processamento, armazenamento, exibição, gravação de informações e ao controle.
Classificação atual do sensor
Resistores de Precisão
Também chamado de shunt, como elemento de detecção de corrente comum, com alta precisão, boa linearidade e estabilidade de alta temperatura, comumente usado em aplicações DC de pequena corrente, pois aplicações AC precisam ser usadas em conjunto com optoacoplador linear. O shunt é conectado diretamente em série no circuito, com perda de inserção e problemas de geração de calor, portanto, aplicações de alta corrente geralmente usam programas de produtos do tipo sem inserção.
Transformadores atuais
O uso da diferença de relação de rotação primária e secundária para detectar o sinal de corrente, só pode ser usado como detecção de sinais CA, tem as vantagens de baixo custo, alta precisão, estrutura simples e assim por diante.
Sensor de corrente Hall
Efeito Hall é o movimento de partículas carregadas no campo magnético pela força magnética de Lorentz causada pela deflexão, esta deflexão leva à corrente perpendicular e ao campo magnético na direção do acúmulo de cargas positivas e negativas, formando assim um campo elétrico transversal , o campo será amplificado para processamento de sinal que será convertido para atender aos padrões de saída do sinal necessário. Portanto, o uso do efeito Hall pode realizar detecção de corrente sem contato, sem perda de inserção, isolada, alta precisão de detecção, estrutura e circuito simples e outras vantagens.
Sensor de corrente de malha aberta
O sinal eletromagnético gerado pela corrente primária é convertido em um sinal de tensão, que é emitido através de um amplificador. Existem produtos do tipo patch para detecção de pequenas correntes e do tipo módulo para detecção de grandes correntes.
Sensor de corrente de circuito fechado
Poupe a bobina do lado do vice no núcleo magnético, quando há corrente fluindo no lado primário, o fluxo de compensação gerado pela corrente da linha do lado do vice é igual em tamanho e oposto em direção ao fluxo gerado pela corrente do lado primário Ip, o que torna zero a quantidade total de fluxo magnético no núcleo magnético. Dispositivos Hall e circuitos auxiliares gerados pela corrente de compensação do lado do torno refletem com precisão o tamanho da corrente primária, o tamanho da corrente primária e secundária para a relação de relação de espiras da bobina.
Os sensores de corrente de circuito fechado têm as vantagens de alta precisão, boa linearidade, pequeno desalinhamento magnético, bom desempenho dinâmico, etc., com custo relativamente alto e alta perda de potência.
Sensor de Corrente Fluxgate
Semelhante aos sensores de corrente Hall, eles detectam sinais de corrente detectando a magnitude do fluxo magnético no entreferro, apenas o elemento sensor no entreferro se torna uma sonda fluxgate.

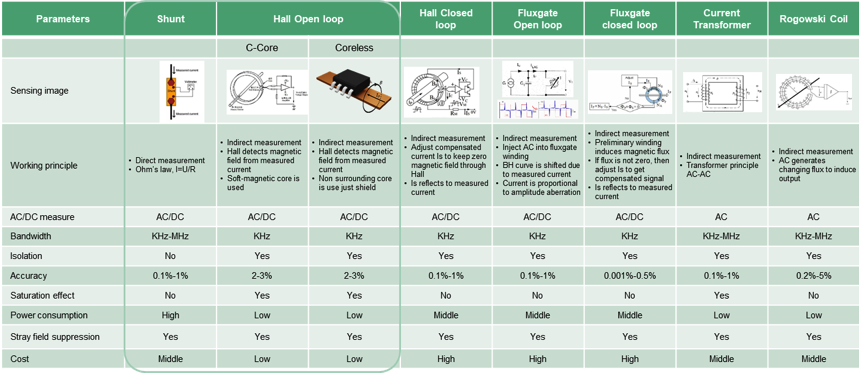

A seguir está uma comparação de vários sensores de corrente comumente usados
